Descrição:

A braçadeira de tensão com travamento automático da série NEL é um produto patenteado desenvolvido por nossa empresa de acordo com as necessidades de desenvolvimento do mercado de energia.É adequado para conexão de segmento de deformação de fio trançado de alumínio com núcleo de aço de 35 ~ 500KV.

Esta série de produtos tem as vantagens de fácil instalação (sem ferramentas como alicate hidráulico), nenhum dano aos fios, baixa perda de fio, efeitos significativos de economia de energia, travamento automático, livre de manutenção, alta resistência mecânica, etc.

E passou no teste do National Power Line Equipment Quality Inspection and Testing Center, a força de preensão do fio atingiu 65% da força de ruptura do fio e a carga danificada atingiu 95% da força de ruptura do fio.

Recursos:

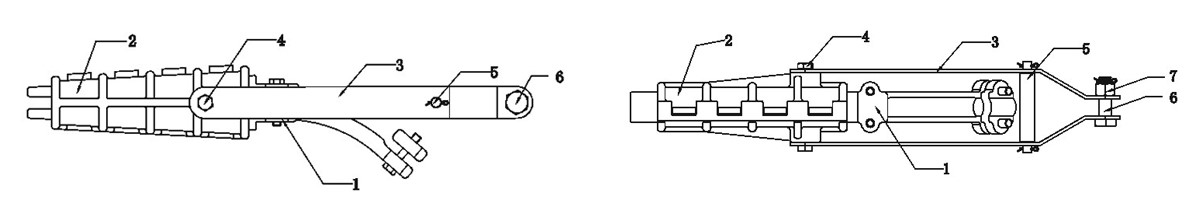

A. Aplique o princípio de autoaperto do modelo.Quando dois moldes internos opostos na caixa são puxados pelo fio, eles podem se mover mais para dentro para aumentar a aderência do fio.A força de preensão é proporcional à tração do fio e persiste., Evita eficazmente a ocorrência de deslizamento do fio e tem a vantagem de não necessitar de manutenção.

B. A forma da braçadeira é de duas estruturas ranhuradas correspondentes, que podem formar um alojamento em forma de cunha muito forte após o encaixe.Quando a cunha interna é inserida, ela pode impedir que se separe e tem uma função de travamento automático.A caixa adota alta resistência.Fundição de liga de alumínio, sem histerese, perda de corrente parasita, o condado tem a vantagem de economizar energia.

C. O molde interno é feito de liga de alumínio de alta resistência.Um lado do molde interno usa uma fenda de fio condutor e uma placa de pressão fixa e se curva para baixo em um certo arco, o que aumenta a força de preensão e evita que os fios atinjam a placa de tração.

D. A placa de tração é fixada por parafusos transversais, que podem girar 360 graus, o que facilita muito a instalação, armazenamento e transporte;e existem parafusos de segurança para evitar que os parafusos se soltem.

E. Devido ao peso leve do produto, nenhuma ferramenta como alicate hidráulico é necessária para a instalação, o que é conveniente para a construção em torres de ferro, e a velocidade de instalação é particularmente rápida.Mesmo em ambientes montanhosos e selvagens onde o transporte e a construção não são convenientes, isso não afeta a construção.É o melhor para reparos em linha.selecione.

Modelo	Faixa de grampo de cunha interna (milímetros)	Modelo de chumbo aplicável LGJ-	Chumbo aplicável (sem instalação de descascamento)				Carga de falha nominal (kN)
			Fio de cobre duro isolado no alto		Fio de aço isolado no alto
			1kV	10kV	1kV	10kV
IN - 41	Φ 12,0 ~ 14,0	10/40, 95/15 ~ 20	70	16, 25	50/8, 70/10	16/3	≥50
IN - 42	Φ 14,0 ~ 16,5	120/7 ~ 25, 150/8	95	35, 50	95/15	25/4, 35/6	≥50
IN - 43	Φ 16,5 ~ 19,0	150/20 ~ 35, 185/10 ~ 30	120, 150	70	120/20	50/8, 70/10	≥70
IN - 44	Φ 19,5 ~ 22,0	185/45, 240/30 ~ 40	185	95, 120	150/20, 185/25	95/15, 120/20	≥90
IN - 55	Φ 23,0 ~ 24,5	300/15 ~ 50	240	150, 185	240/30	150/20	≥110
IN - 56	Φ 26,5 ~ 28,0	400/25 ~ 50	-	240	-	185/25, 240/30	≥130
